一、項目概況

1.1. 組件概述

文化館主樓結構一層至四層（-6.000至+17.522）采用鋼柱（兩種型號：H500×250×20×30和H500×350×20×30）當?shù)氐模?梁（H500×350×20×30）和鋼桁架（H800×300×20×30（D）

組件布局如下圖所示：

圖：1.1-1鋼架柱、梁、鋼桁梁平面布置示意圖

1.2. 連接節點

分層鋼柱的接頭采用焊接。

鋼架立柱上的懸臂梁與連接的鋼架梁采用螺栓和焊接連接。

螺栓連接采用10.9S高強度螺栓。

1.3. 塔吊參數

三臺QTZ40塔機前期已放置在施工現場，其站位、工作半徑及起重能力參數如下圖所示：

附圖：1.4現場塔吊布置、工作半徑及起重量示意圖

二、施工難點及對策

2.1 施工難點

（1）項目主體結構東西兩側遠離作業點，北側為場外道路，有高壓供電線路，施工期間不能使用這三個方向建造。

2）現場放置的三臺塔吊，受放置場地、工作范圍、起重能力的限制，無法滿足運輸車輛對每層預制鋼構件的卸吊作業。

3）三層13-4/G-4至D-4軸鋼架桁架跨度22.1m，高5.1m，總重22.723t，最大預制組合重量是7.532噸。 現場塔吊無法吊裝，作業范圍近70m，如果使用超大型汽車吊吊裝，成本太高。

2.2 施工對策

(1) 元器件進卸

根據現場土建進度，鋼柱、鋼梁按每層安裝數量分批運至現場。

運輸車輛進場后停靠在主樓南側道路上，使用汽車吊卸貨。

(2)鋼柱、鋼梁吊裝

將部件從卸貨場轉移到二級堆場由汽車起重機進行。

13-4/G-4、D-4軸向位置； 4-4/B-4、C-4軸向位置； 6-4/B-4、C-4軸位鋼柱由塔吊從二級堆場由兩臺吊車至各安裝點進行吊裝作業

其余鋼柱、鋼梁分別由汽車吊吊裝。

(3) 鋼桁架吊裝

鋼桁架斜腹梁在工廠預制為單件； 上弦鋼梁和下弦鋼梁在工廠預制成兩節，吊裝到現場地面，組裝成整根鋼梁。 批量安裝，減少單件吊裝量，上下弦桿和腹板分別吊裝

1臺220t汽車吊，用于地面卸車，二次吊裝組裝好的構件至三樓；

組裝好的部件通過滾筒和電動絞車進行水平運輸。

裝配部件采用人字桿安裝進行吊裝作業（最大起升高度8.4m）。

三、施工部署

3.1 組織管理

我們將指派具有類似工程施工經驗的人員作為施工領班。

無條件按總包商規定的進度計劃和安排組織安裝施工。 所有人員在工程進行過程中隨時接受業主、監理、總承包商的管理、檢查和監督。

3.2 安全文明施工

施工作業按照文明施工的要求進行，安全帽、三等箱的管理按照總承包合同的要求進行。

3.3 勞動力分配

為確保本次吊裝工程高質量、安全完成，將選拔職業道德高、專業技能強、精干高效、具有多年施工經驗的人員進行施工。

在施工過程中，會根據施工進度及時調整操作人員。

各工種的勞動力分配如下：

(1) 5個安裝人員

(2) 4名吊裝工人

(3) 焊工3名

(4) 輔助工2名

3.4 技術準備

施工前組織各工種施工人員提前學習南京地區相關技術規范和相關技術規程，熟悉圖紙，明確施工內容、技術要求、質量標準、工期目標和安全規程。

工人進場后，進行法制、安全、防火、文明施工等教育，學習施工規范和安全操作規程，組織質量標準學習，講解技術操作。

3.5. 施工設備部署

選用的機械設備必須經過專項維護，以保證施工過程中的正常運行。

本次吊裝施工主要設備及工具見下表：

4、吊裝施工

4.1. 組件參數

各部件基本參數及吊裝選型見下表：

附表：4.1 部件參數及吊裝設備

4.2. 安裝過程

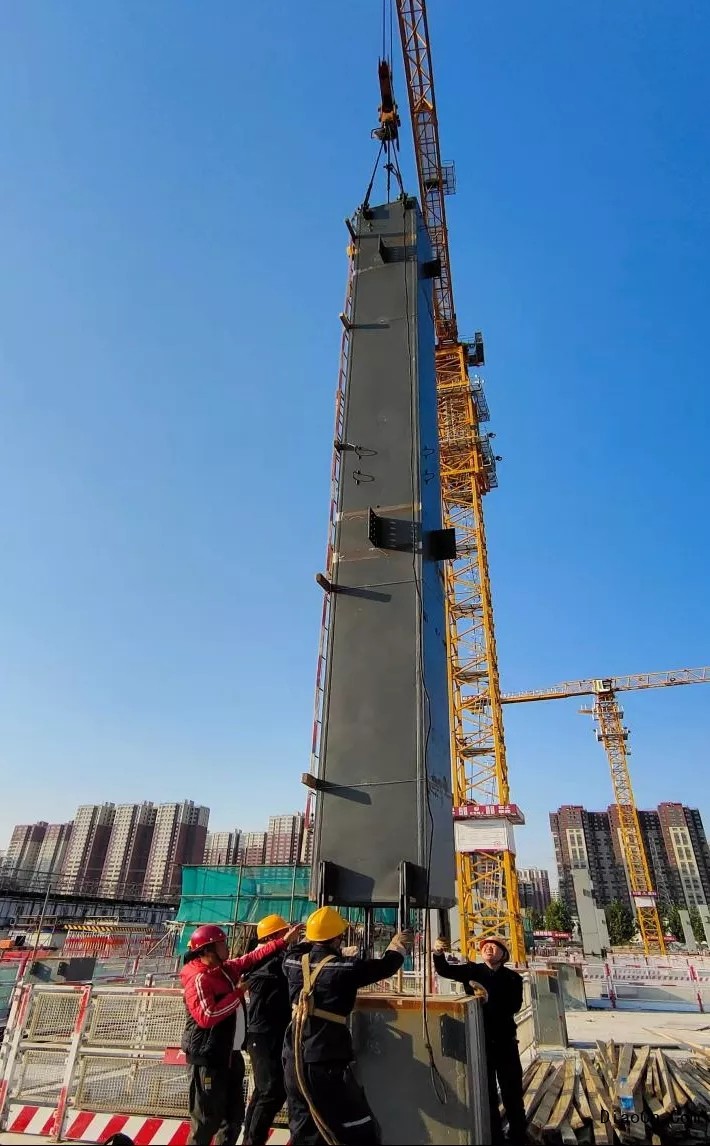

4.2.1. 鋼柱吊裝工藝

測量柱軸線和標高基準線→每根柱單獨吊裝，臨時加扣板連接支撐→分別調整每根柱的垂直度、標高、間距→分別焊接柱與柱之間的連接焊縫→進行非焊縫破壞性試驗 → 土建工程驗收交付

4.2.2. 鋼梁吊裝工藝

測量梁軸線和標高基準線→每根柱子單獨吊裝，臨時加扣板連接支撐→分別調整每根柱子的垂直度、標高、間距→分別吊裝柱間鋼梁，安裝梁間腹板 接頭用節點板連接并調整后擰緊 → 分別焊接柱間連接焊縫 → 分別焊接梁間法蘭連接焊縫 → 對焊縫進行無損檢測 → 檢驗并交付土木建筑

4.2.3. 鋼架桁架吊裝工藝

測量梁軸線、高程基準線→構件吊裝至三樓→構件平移至裝配位置→下（上）弦節段鋼梁拼裝焊接→下弦鋼桁梁吊裝、調整、緊固、焊接→吊裝、調整、上弦鋼桁梁緊固、焊接→鋼桁梁腹板吊裝、調整、緊固、焊接→焊縫無損檢測→檢驗送土建

4.3. 汽車吊站及作業范圍

4.3.1. 位置

各樓層鋼構件裝卸吊裝用汽車起重機的選用詳見本文：表4.2

汽車起重機用于裝卸各部位的構件時，分別位于（T-D2）軸的外側。

汽車吊的位置如下圖所示：

附圖：4.2汽車吊??站示意圖

4.3.2. 適用范圍

(1)汽車吊1站：適用于13-4軸線至18-4軸線區域各層鋼構件的卸車及一樓至四樓鋼構件的轉運和吊裝軸。

（2）汽車吊2站：適用于4-4軸至9-4軸區域各層鋼構件的轉運吊裝。

（3）汽車吊三站：13-4軸線至18-4軸線區域4層鋼桁架構件的卸車、轉運、吊裝。

4.4. 吊裝方式

4.4.1. 汽車吊吊裝

使用汽車吊吊裝作業范圍內相關樓層各區域的鋼架柱、梁時，站在1號位和2號位直接進行構件的定位吊裝（本條規定的構件除外）第4.3.2條和13-4軸鋼架桁架）梁）。

4.4.2. 汽車吊與塔吊組合吊裝

采用汽車吊與塔吊相結合的吊裝方式時，汽車吊先將構件吊裝至塔吊工作范圍內，再由塔吊對構件進行定位吊裝作業（13-4/G- 4、D-4軸位置；4-4/B-4、C-4軸向位置；6-4/B-4、C-4軸向分量）。

4.4.3. 汽車吊與人字桿吊裝組合

220t汽車吊吊裝鋼架桁架梁（13-4/D-4與G-4柱之間）時，其工位位于第三工位，先將構件吊裝至三層（ B-4、C-4軸和11-4、12-4軸區域）人工平移，然后用鋼桁梁用人字桿拼裝吊裝。

4.5. 人字格柵吊裝

4.5.1. 吊具組件

4.5.2. 吊裝計算

(1) 計算圖

附圖：4.5.2計算圖

(2) 計算

4.6. 鋼桁梁吊裝

4.6.1. 吊裝方式

13-4/D-4至G-4軸柱間鋼架桁架梁采用分體吊裝法安裝。

吊裝順序參見本文4.2.3條。

4.6.1. 卸貨和二次轉運

首先將上下兩根弦梁的四段預制鋼梁從地面吊裝到三層C-4軸到D-4軸和11-4軸到12-4軸區域由卡車起重機。 次停車點被存儲。

吊裝作業前，放置在地面上的吊車和滾輪將其水平拖動至安裝井道底部，分別進行裝配和焊接。

上下弦梁的四節預制鋼梁采用立拼法拼裝焊接而成。

4.6.2. 烤架桿的放置

桿件由塔吊吊裝至三層作業點，然后組裝。

桿銷中心位于鋼架桁架跨中偏左1.5m處，桿孔5m，桿頂前傾，振幅范圍1.0～1.5m。

桿頂設3根Φ20╳35m主纜風繩，前裝2根Φ16副纜風繩。 主副索風繩下端分別用鋼絲繩固定在混凝土柱上。 低端。

為方便桿變幅，變幅鏈分別連接在主副纜繩風繩的下部。

立桿上端懸掛一個重10t的四門滑輪組。 主鉤鋼絲繩由2t電動絞車通過挑桿上端四門滑輪組和大鉤四門滑輪組穿過并固定。

電動葫蘆用鋼絲繩固定在混凝土柱的下端。

提桿移動后，分別調整主、副索卷，使其受力相同。

烤架的擺放位置見下圖：

圖：4.6.2 烤桿擺放示意圖

4.6.3. 元件的水平運輸

三樓鋼架桁架構件水平運輸采用牽引力為1t的電動絞車為動力，2t滑輪為定點位移，Φ50╳4mm鋼管為托輥水平運輸。運輸。

4.7 主要工藝施工方法及技術措施

4.7.1. 準備工作

(1)用汽車吊、塔吊等起重設備檢查工作面。

(2)吊裝施工前，對結構的定位軸線、平面閉合角、柱位軸線、標高基準點等進行復測，合格后方可施工。

(3) 檢查鋼構件上用于校正的軸線、高程基準線和點是否清晰、正確。

(4) 檢查吊具和吊具。

(5)鋼柱吊裝前，在柱頂架設直梯，并在作業點架設操作平臺、架設護欄。

4.7.2. 起吊點的選擇

(1)鋼架立柱采用兩點綁扎方式，吊裝點設置在鋼架立柱上吊耳處。

(2)鋼架梁采用雙點綁扎法，吊點分別設在全長中點兩側各200mm處。

(3)鋼梁吊點采用鋼絲繩綁扎方式時，應在梁體相應位置安裝護角。

4.7.3. 吊裝注意事項

(1)鋼構件吊裝前，必須對安裝部位的基礎、預埋件、錨桿等進行檢查合格，并做好相應的標志，并辦理基礎的中間交接手續.

(2)吊裝時工作區內不得有其他工種作業，并應建立安全區。

(3)鋼構件的吊裝應有專人指揮。 起重索具和卸具必須有足夠的安全系數，一般不少于5～6倍，并嚴格遵守起重安全規程。

(4)鋼構件吊裝宜緩慢進行。 到位后，操作人員應將其拉直，并用過渡螺栓穿過連接板，暫時關閉接頭。

起重機只有在緊固后才能脫鉤。

(5) 用于吊裝的自制索具，應經吊裝專業技術人員審核，必須符合吊裝安全要求。

4.7.4 鋼柱調整

(1)在安裝過程中，各層鋼柱的標高和垂直度偏差的控制和調整，可以通過吊耳之間的微型專用千斤頂進行調整和控制，垂直度偏差也可以通過焊接來調整收縮。

(2)垂直度偏差的測量和控制可采用兩臺經緯儀或磁力線砝碼在鋼柱相鄰兩側同時對準鋼柱兩側上下端的中心標記軸。

(3)安裝鋼架立柱時，要反復觀察并修正其標高和垂差值。 鋼架柱吊裝就位后，先進行臨時連接，將上段鋼架柱底部中心線對準下段柱中心線的基準軸線，觀察并校正其垂直偏差，然后進行螺栓固定和定位焊接，間隙尺寸調整值不大于5mm。

4.7.5. 鋼梁安裝

(1)安裝時，將鋼梁吊裝到安裝軸線上，與鋼柱懸臂梁連接。

(2)吊裝前設置安全繩，方便施工人員高空作業。鋼梁吊裝應緩慢進行。 吊裝過鋼柱頂部后，操作人員應將其放置到位，并用螺栓穿過連接板和接頭進行臨時固定和校正。

(3)鋼梁矯正后應及時緊固高強螺栓。 連接固定時，嚴禁將高強度螺栓錘入孔內。 應先用過渡銷過渡，再裝高強螺栓。

4.7.6 安裝質量標準

鋼架立柱安裝主要檢驗項目允許偏差見附表7.3.7

五、工期目標及措施

5.1 持續時間目標

（1）計劃每四天完成一層鋼柱、鋼梁的吊焊施工。

（2）計劃10天內完成鋼架桁架的吊裝焊接施工。

5.2 工期保障措施

(1)選拔精干高效的人員投入施工，并根據工程進度及時調整作業人員和工作時間。

（二）加強現場管理，及時協調組織工序交接預制構件起重吊裝運輸作業安全，優化現場施工組織和工序重疊，確保關鍵節點按期完工。

（3）加強質量管理，在創優質量中前進，用優質避免因工程返工造成的工期延誤。

（4）加強施工安全管理，杜絕安全事故的發生。

六、質量管理目標和措施

6.1 質量目標

質量目標：合格

6.2 保障措施

(1)必須按照設計施工圖和施工方案的要求，經業主和監理人同意后方可施工。

(2)進場的構件必須按圖紙尺寸和焊縫進行檢驗和復核，變形構件必須整改或更換。

經上述檢查合格后方可使用。

(3)現場使用的工裝、機械、檢測儀器、量具，必須驗收合格后方可使用。

(4)構件在安裝過程中，軸心位置、標高、垂直度、彎曲度等參數應按技術文件規定的方法進行定位、測量、調整、連接和固定，最終試驗結果必須滿足驗收規范的要求。

(5)安裝施工多在較高海拔，必須選用責任心強、技術熟練、身體健康的人員操作。

6.3 成品保護措施

(1)與土建施工單位共同參與成品、半成品的保護，最終評價由業主或監理單位作出。

（2）指定專人進行專項防護管理，協調鋼結構及其他分包單位統一行動，穿插施工有序進行。

(3)在構件堆放和吊裝過程中，土建單元的完工部分要得到有效保護預制構件起重吊裝運輸作業安全，確保整個工程的質量和工期。

(4)鋼結構吊裝時，各工種必須密切配合，絕對禁止在吊裝過程中與相關建筑物發生碰撞，造成不必要的損失。

七、工程安全目標及措施

7.1 工程安全目標

沒有重大人員傷亡。

7.2 工程安全措施

(1)切實貫徹安全第一、預防為主的原則，認真執行國家和地方有關安全規定和安全操作規程，由項目經理負責施工現場的安全工作，負責日常安全監督工作.

（2）施工前必須進行安全交底，明確安全責任制。

（3）施工現場應采取相應的安全措施：封孔、高空搭腳手架、設置圍欄、拉好安全帶和安全繩、放置警示牌等。

(4)吊裝作業要做好充分準備，并有專人指揮，并遵守吊裝安全規程。

(5)在施工現場進行焊接、切割等高溫作業時，應事先注意周?chē)h(huán)境是否危險，以防發生火災。

(6) 各工種人員必須持證上崗，遵守該工種的安全操作規范，安裝時不得心存僥幸，無視安全規程。

(7)鋼結構之間的節點連接、就地安裝等高空連接作業，應搭建穩定可靠的臨時工作平臺。

(8)起重工具和鋼絲繩必須有足夠的安全系數，一般不少于5～6倍。 鋼柱吊裝就位后，安裝鋼梁前，必須用雙向支撐固定鋼柱。

（9）施工用電設施應有專人維護，定期維護，嚴格遵守用電規定，確保安全、節約用電。

(10)嚴格遵守施工現場防火規定，加強防火措施，杜絕火災事故的發生。

8.6 土建施工合作措施

（一）與土建工作保持密切聯系，及時掌握工程進度，配合土建施工程序，協調各方面工作，確保工程進度。

(2)各層安裝鋼柱時，必須及時與土建辦好軸線、標高交接手續。

(3)雙方工序間的穿插施工交接應充分向?qū)Ψ秸f(shuō)明，以便雙方技術人員和操作人員及時了解和掌握。
